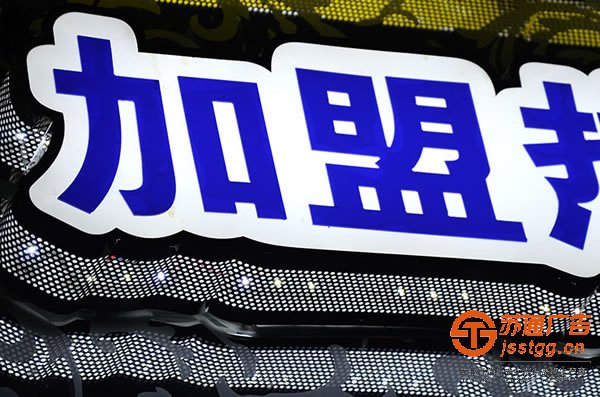

學習全彩led發光字接線方法前，必須先認識led全彩發光字、電源及控制器，只有對每一個接線柱了解，對燈珠了解，你才能避免因接線錯誤而造成的一些損失。

led發光字接線須知：

1、燈線對應：紅→ +V，黑→ -V（GND），藍→ DAT，綠→ CLK。

2、控制器和電源的主線請用2.5mm多股的軟電線。

3、燈和控制器都是5V供電，勿用高于5V的電源！否則會燒壞燈珠和控制器，供電也不能低于5V，否則會工作不正常。

4、每顆燈的最大功率是0.3W，每個開關電源可拉幾組主線出來，每組主線最多只帶200顆燈，多帶了會影響亮度！請根據每個開關電源的功率來接燈。

5、每串燈的紅線（+V）黑線（-V）都要接到開關電源的主線上，這樣可以更均勻的供電。

6、全彩燈是根據設計好的連線圖（排孔連線圖）來做動畫程序的，所以一定要按連線圖來插燈！走向和數量都不能錯。

7、燈串輸入和輸出的區別：燈上有IC（芯片）一面的線是輸入，反面的線是輸出。

8、連線圖上的P1是輸入端，對應控制器的端口。

9、更詳細的控制器資料請看控制器說明書。

led發光字接線注意事項：

1、開關電源要預留出20%，例如100W只用80W。

2、燈孔直徑把握好，圓孔過大或過小會導致燈插不進去或脫落。建議用激光或數控沖床打孔。

3、插燈時用力要適中，力過猛搖動幅度過大會使燈內原件受損!

4、避免帶電操作。燈串接接主線時把線頭剝長線口剝大一些，然后用力纏緊，再包膠布。不然會出現接觸不良的隱患。

5、開關電源請選質量好的，差的電源可能會功率達不到或者電壓不對，其結果造成登偏暗或者控制器不正常。

6、有線頭或銅線裸露的地方請用膠布包好，防止短路。

7、主線不宜過長，應在3米左右，最長不應超過5米，否則會損耗電流降低電壓！

8、每個控制器最多能帶2048顆燈珠，姐多少要根據設計好的連線圖來插燈。

led發光字控制器安裝須知：

1、在切換模式或速度+/-時都要按保存鍵進行保存，SD卡在每次復制動畫程序前都要先將其格式化，格式化一定要選用“FAT”格式。

2、級聯信號輸入和輸出的A和B必須要對應，不能接反。

3、控制器上有兩個指示燈，正常工作事只有電源燈亮，如果錯誤燈亮或閃爍就標識控制器有問題，一般都是SD卡所引起的，請檢查動畫程序是否損壞，是否正確。又或者是SD卡壞了，沒有格式化等等。SD卡容量請選擇：128MB~2GB。
